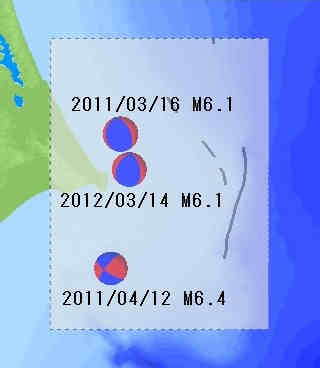

【実験版】特定のスペックをもつ複数の震源断層（震源断層群）の分布から仮想断層面を求めてみました。 千葉県東方沖では、東南東の方向から太平洋プレートが沈み込み、さらに太平洋プレートの上にはフィリピンプレートの沈み込みもあり、 複雑な力がかかっています。 今回の地震の対象は図１の点線で囲んだ薄水色の範囲（中心緯度35.71°、経度141.03°、約80×60kmの矩形、走向0°）です。 対象範囲で発生した主な地震 (1923年-2017年、M6.0以上)を表にまとめました。 2011/03/16 M6.1、2012/03/14 M6.1は正断層型、2011/04/12 M6.4は横ずれ型です。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 震源断層情報 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
防災科研（防災科学技術研究所）の初動解パラメータ・データ（「F-net 地震のメカニズム情報」）を使用して今回の対象範囲の震源断層情報を調べてみました。 図２-１内の点線で囲んだ検索エリア内で、1998年01月01日 - 2010年12月31日の期間（2011年東北地方太平洋沖地震の前）、深さ40km以内で検索し、63 件の震源断層データを得ました。 Ｔ軸の傾きが高・中角度で67％、Ｐ軸の傾きが低・中角度で88％、Ｎ軸の傾きが低角度73％と、東北地方太平洋沖地震の前は逆断層型が卓越していました。 図２-２は同じ検索エリアで東北地方太平洋沖地震の直後、2011年03月11日 - 2012年05月31日の期間、深さ40km以内で検索し、316 件の震源断層データを得ました。 Ｐ軸の傾きが高・中角度で80％、Ｔ軸の傾きが低角度で66％、Ｎ軸の傾きが低角度72％と、東北地方太平洋沖地震後は正断層型が卓越しました。 節面情報による断層型分類でも、2011年東北地方太平洋沖地震前は逆断層が約60％、正断層が約20%でしたが、2011年東北地方太平洋沖地震後は正断層が約60％、逆断層が約20%と大きく変化しました。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 震源断層データの絞込み | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

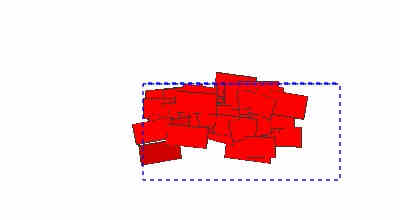

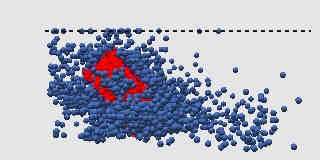

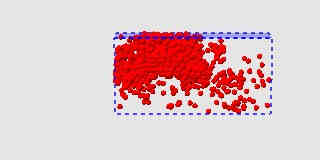

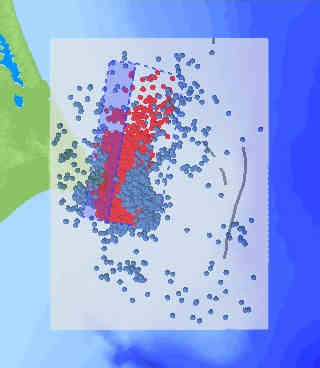

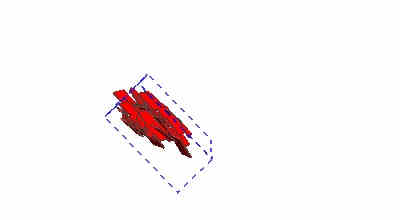

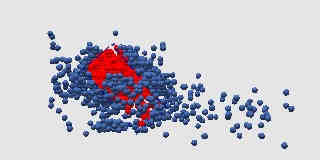

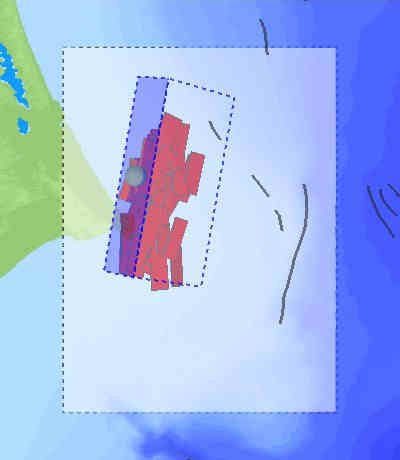

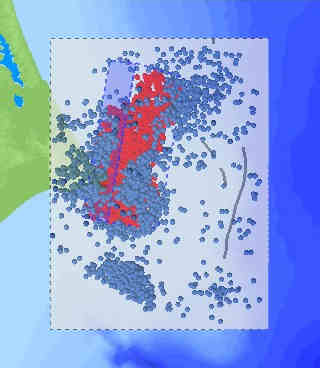

注目する地震の震源断層パラメータは、 2011/03/16、M6.1、正断層型、緯度 35.8370、経度 140.9065、深さ 9km、走向 9°、傾き 39° 2012/03/14、M6.1、正断層型、緯度 35.7477、経度 140.9320、深さ 15km、走向 30°、傾き 48° です。検索する震源断層データのスペックは、正断層型、傾きは高・中角度、走向はNまたはNEとしました。 震源断層フィルターの設定 直方体のフィルターを使って、震源断層データのパラメータが指定したスペックに適合するかどうかをチェックします。 試行を繰り返し、フィルターの形状は、約45×22×10 kmの直方体、走向が10°、傾きが46°、上面（図４で青色の網部分）の中心位置（灰色の球）：緯度35.82°、経度140.87°、深さ約8kmとしました。 震源断層データの検索期間を2011/03/11 - 2017/08/31に設定し、フィルター内のデータでも調和しない場合はカットして 44件のデータを得ました。 図３にフィルターに含まれるデータを描画しました。震源断層面の長さ・幅は拡大しています。 震源断層フィルターのチェック 震源断層フィルターを使い、「気象庁 一元化震源リスト」（「Hi-net 高感度地震観測網」の震源情報）から注目する２つの地震について震源分布を描画しました。 図４-１は2011/03/16 - 2011/05/31の期間、図４-２は2012/03/14 - 2012/05/31の期間の震源分布です。 赤色はフィルター内にある震源、灰色はフィルター外にある震源です。 設定した震源断層フィルターは震源分布を反映したものとなっています。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 震源断層群と仮想断層面 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

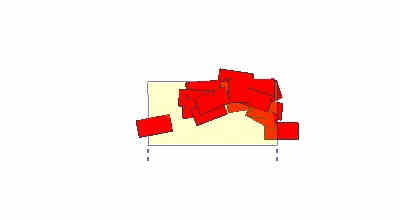

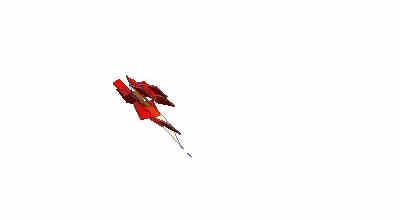

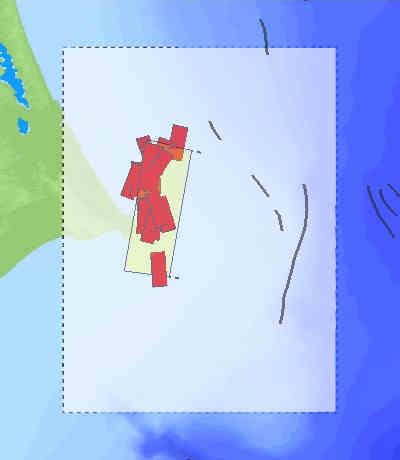

図５-１は2011/03/16 M6.1とその余震（検索期間：2011/03/16 - 2011/05/31）、

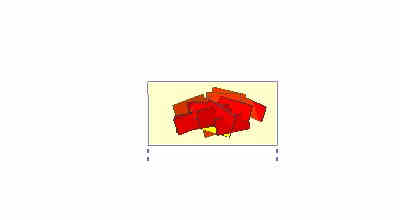

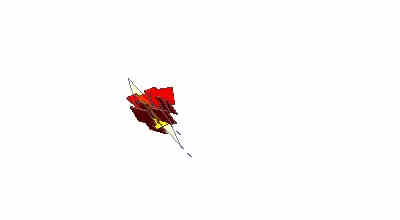

図５-２は2012/03/14 M6.1とその余震（検索期間：2012/03/14 - 2012/05/31）
の震源断層群を描きました。 黄色の面が震源断層群から求めた仮想断層面（走向：10°、傾き：45°）です。 別個の仮想断層面を求めるのか、共通の仮想断層面を求めるのかは、今後の課題とします。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
