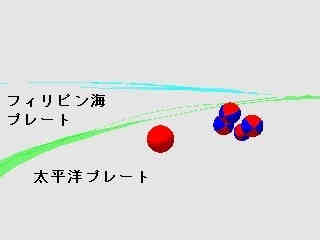

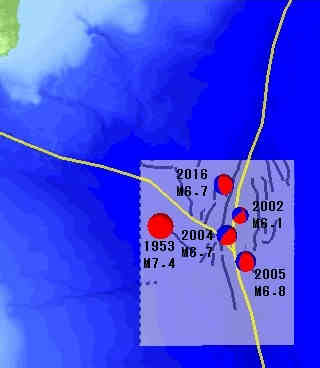

【実験版】特定のスペックをもつ複数の震源断層（震源断層群）の分布から仮想断層面を求めてみました。 房総沖では、東から太平洋プレートが沈み込み、 南からはフィリピン海プレートが太平洋プレートと東日本がのっているプレート（最近ではオホーツク・マイクロプレートが有力です。）の間に沈み込んでいて、 複雑な力がかかっています。 今回は、３つのプレートが重なる三重会合点周辺、図１の点線で囲んだ薄水色の範囲（中心緯度34.00°、経度141.80°、約120×100kmの矩形、走向0°）を対象にしました。 図中の地震は、いずれも太平洋プレート内またはフィリピン海プレートとの境界で発生しています。 注目する地震は、2004/05/30 M6.7、2005/01/19 M6.8、2016/09/23 M6.7です。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 房総沖三重会合点の「三角形の穴」 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
新妻信明著「プレートテクニクス - その新展開と日本列島 -」の図キャプションに
「三重会合点はフィリピン海プレートの厚さに対応する三角形の穴が存在しなければならない。」(p.107)

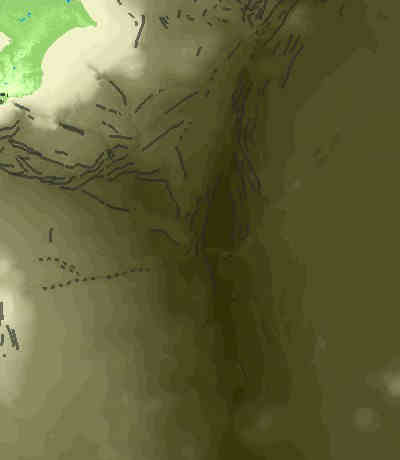

との記述があります。この「三角形の穴」のあたりをのぞいてみました（北緯34.25°、東経142.00°、深さ約9200m）。照明を強くしても穴が深くて暗いですが、なんとか見えるようです。

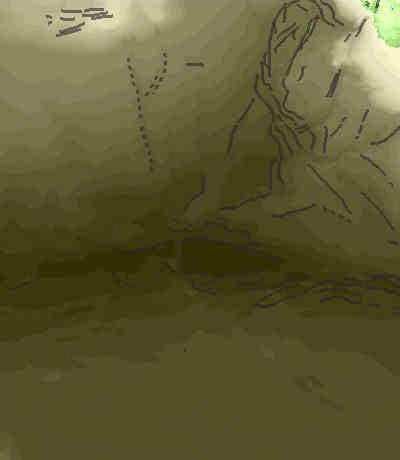

右の図は東側からのぞきみた図です。 ※地形データは、日本海洋データセンターが公開している 「日本周辺の500mメッシュ海底地形データ J-EGG500」をベースにして緯度・経度沿いに加工しています。 カバーできないところは、アラスカ大学が公開している「GINA Global - Integrated - Topo/Bathymetry Grid」を使用。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 震源断層情報 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
防災科研（防災科学技術研究所）の初動解パラメータ・データ（「F-net 地震のメカニズム情報」）を使用して今回の対象範囲の震源断層情報を調べてみました。 図３-１内の点線で囲んだ検索エリア内で、1998年01月01日 - 2010年12月31日の期間（2011年東北地方太平洋沖地震の前）、 太平洋プレート内またはフィリピン海プレートとの境界で発生した地震を検索し、106件の震源断層データを得ました。 Ｐ軸の傾きが低角度58％、Ｎ軸の傾きが低角度74％、Ｔ軸の傾きが高・中角度で63％と、東北地方太平洋沖地震の前は逆断層型が卓越していました。 図３-２は同じ検索エリアで東北地方太平洋沖地震後、2011年03月11日 - 2017年08月31日の期間、 太平洋プレート内またはフィリピン海プレートとの境界で発生した地震を検索し、55件の震源断層データを得ました。 Ｐ軸の傾きが低角度75％、Ｎ軸の傾きが低角度60％、Ｔ軸の傾きが高・中角度で64％と、東北地方太平洋沖地震後も逆断層型が卓越しています。 東北地方太平洋沖地震の震源域から外れており、顕著な変化はみられない。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 震源断層データの絞込み | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

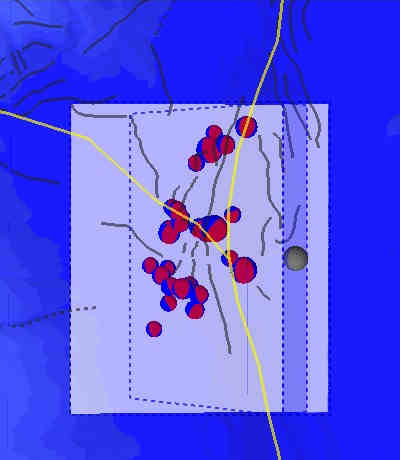

注目する地震の震源断層パラメータは、 2004/05/30、M6.7、緯度 34.1045、経度 141.8623、深さ 23km、走向 169°、傾き 25° 2005/01/19、M6.8、緯度 33.9525、経度 141.9928、深さ 30km、走向 165°、傾き 44° 2016/09/23、M6.7、緯度 34.3963、経度 141.8438、深さ 31km、走向 165°、傾き 36° で、いずれも逆断層型です。これらの地震は、太平洋プレートがフィリピン海プレートに沈み込み始めるところで発生しています。 検索する震源断層データのスペックは、逆断層型、傾きは低・中角度、走向はSまたはSWとしました。 震源断層フィルターの設定 直方体のフィルターを使って、震源断層データのパラメータが指定したスペックに適合するかどうかをチェックします。 試行を繰り返し、フィルターの形状は、約120×80×16 kmの直方体、走向が180°、傾きが40°、上面（図４で青色の網部分）の中心位置（灰色の球）は緯度34.00°、経度142.20°、深さ約5kmとしました。 震源断層データの検索期間を1998/01/01 - 2017/08/31に設定し、フィルター内のデータでも調和しない場合はカットして 30件のデータを得ました。 図４にフィルターに含まれるデータを描画しました。震源断層面の長さ・幅は拡大しています。

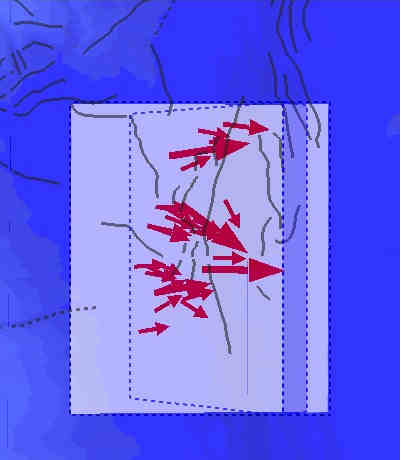

| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 震源断層群と仮想断層面 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

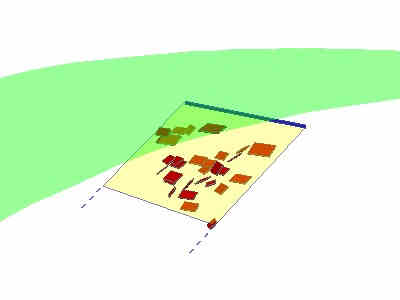

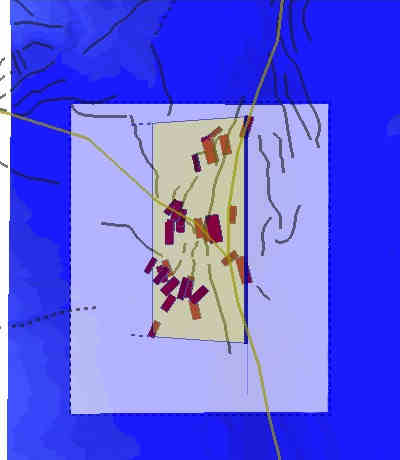

図６に震源断層群を描きました。 黄色の面が震源断層群から求めた仮想断層面（走向：180°、傾き：40°）です。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

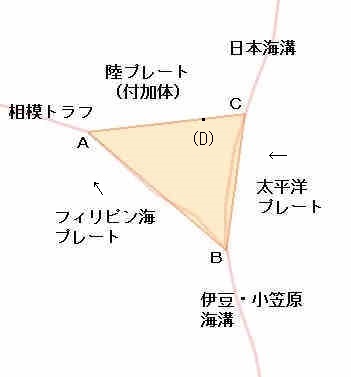

右の図で、点Ａは、フィリピン海プレートの東縁が陸プレートに沈み込むところ。
点Ｂは、フィリピン海プレートの東縁に太平洋プレートが沈み込むところ。
点Ｃは、陸プレートの東縁南端に太平洋プレートが沈み込むところ。
