「一般傾斜 45°W」とありますので、断層面は西側に傾き下がる形です。 逆断層型なので、断層面を境に西側の山地（断層面の上側）が隆起を繰り返してきました。
走行・傾斜のスペックに近い値で、１枚の矩形で描いてみました。周辺で起きた地震も図１に入れました。
※2008年岩手・宮城内陸地震の地震断層ラインは、名古屋大学環境学研究科資料 「2008 岩手・宮城内陸地震 震源域付近の活断層予察図(ver2.0)」から位置を読み取りました。
|

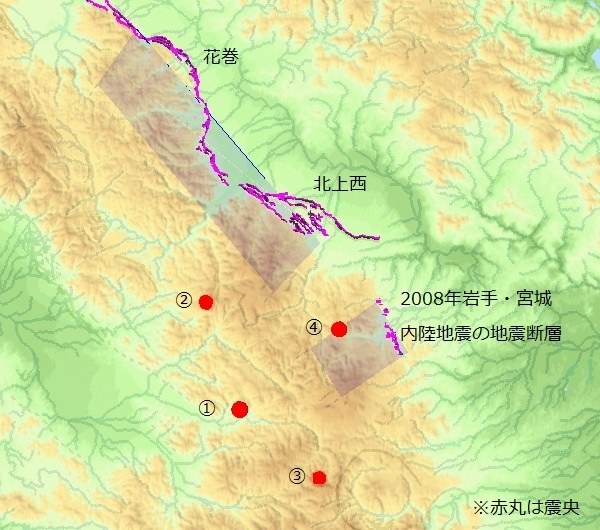

| 図１ 花巻・北上西起震断層（一部） |
| 花巻・北上西起震断層 | |||||
|---|---|---|---|---|---|
| 活動セグメント名 | 一般走向 | 一般傾斜 | 長さ | 断層型 | 変位の向き |
| 鵜飼(うかい) | N10°E | 45°W | 11km | 逆断層 | W(隆起側) |
| 花巻(はなまき) | N10°E | 45°W | 42km | 逆断層 | W(隆起側) |
| 北上西(きたかみにし) | N10°W | 45°W | 27km | 逆断層 | W(隆起側) |
| 北上西活断層周辺で起きた主な地震 | ||||||
|---|---|---|---|---|---|---|
| - | 年月日 | Mag | 緯度 | 経度 | 深さ | その他 |
| (1) | 1923/10/09 | M 6.1 | N 39.0663° | E 140.6360° | 0km | - |
| (2) | 1970/10/16 | M 6.2 | N 39.2118° | E 140.7543° | 17km | - |
| (3) | 1996/08/11 | M 6.1 | N 38.9082° | E 140.6335° | 8km | - |
| (4) | 2008/06/14 | M 7.2 | N 39.0298° | E 140.8807° | 7km | 岩手・宮城内陸地震 |

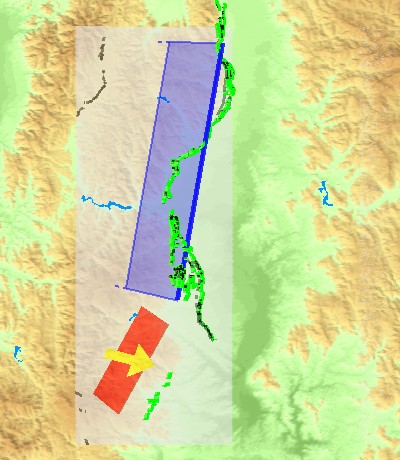

防災科研（防災科学技術研究所）の初動解パラメータ・データ（「F-net 地震のメカニズム情報」） を使用して震源断層のイメージを図２に描画しました。 震源断層面の長さ、幅は、国土地理院のパラメータを参考にしました。

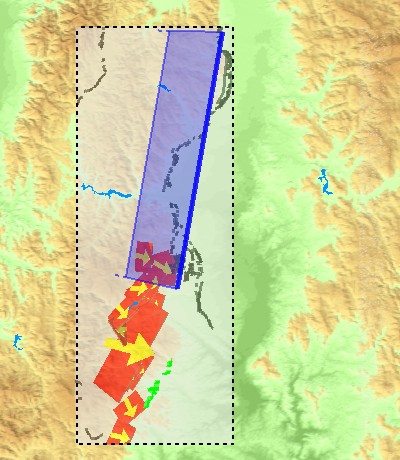

図３は、本震で現れた地震断層面沿いに起きた余震も描画しました。 （防災科研の初動解パラメータ・データから検索：2008年06月14日-2008年09月30日）
|
|
| 図２ 2008年岩手・宮城内陸地震 | 図３ 断層面沿いに起きた地震 |
| 2008年岩手・宮城内陸地震の震源断層パラメータ[国土地理院より] | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 緯度 | 経度 | 上端深さ | 長さ | 幅 | 走向 | 傾き | すべり角 | すべり量 | Mw |
| 39.05° | 140.93° | 0.4km | 20km | 12km | 198° | 31° | 74° | 3.5m | 6.9 |
| ※位置は断層の左上端 | |||||||||
| 2008年岩手・宮城内陸地震の初動解パラメータ[防災科研より] | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 緯度 | 経度 | 深さ | 節面１ | 節面２ | Mw | ||||
| 走向 | 傾き | すべり角 | 走向 | 傾き | すべり角 | ||||
| 39.02° | 140.88° | 7km | 209° | 51° | 104° | 8° | 41° | 74° | 6.9 |
| 地震断層の断層面沿いに起きた地震(一部) [防災科研初動解パラメータより] | |||||||
|---|---|---|---|---|---|---|---|
| 年月日 | Mag | 緯度 | 経度 | 深さ | 断層型 | 走向 | すべり方向 |
| 2008/06/14 | M 7.2 | 39.0298° | 140.8807° | 7km | 逆断層 | SW | E |
| 2000/02/11 | M 4.7 | 39.0218° | 140.9122° | 13km | 逆断層 | S | SE |
| 2008/06/14 | M 5.2 | 39.1427° | 140.9433° | 10km | 逆断層 | SW | E |
| 2008/06/14 | M 4.7 | 39.1335° | 140.9058° | 11km | 逆断層 | SW | SE |
| 2008/06/14 | M 4.8 | 38.9952° | 140.8900° | 9km | 逆断層 | SW | SE |

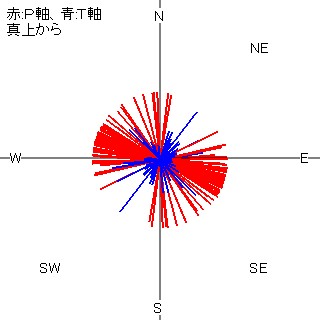

軸の方位をみると、Ｐ軸の方位はW-E、NW-SEが卓越している。東西から圧縮されている。

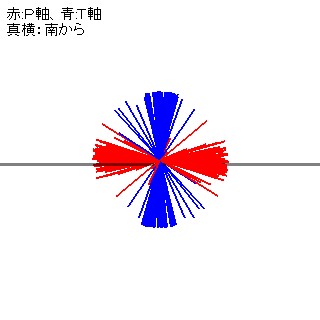

軸の傾きをみると、Ｐ軸(最大圧縮応力軸)が水平方向に、Ｔ軸(最小圧縮応力軸)が垂直方向に卓越していることから、逆断層型が多い。 すべり角からみた断層型は、逆断層 60件(97％)、正断層 0件(0％)、横ずれ 2件(3％)で、逆断層がほとんど。
|
|
|

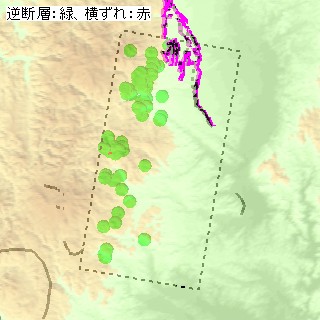

| 図４ 検索エリア | 図５ Ｐ軸、Ｔ軸の方位 | 図６ Ｐ軸、Ｔ軸の傾き |
| - | 軸の方位 | 軸の傾き | |||||
|---|---|---|---|---|---|---|---|
| N - S | NE-SW | W - E | NW-SE | 低角度 | 中角度 | 高角度 | |
| Ｐ軸(最大圧縮応力軸) | 6件(10％) | 1件(2％) | 34件(55％) | 21件(33％) | 60件(97％) | 2件(3％) | 0件(0％) |
| Ｔ軸(最小圧縮応力軸) | 10件(16％) | 17件(27％) | 16件(26％) | 19件 (31％) | 1件 (2％) | 5件 (8％) | 56件 (90％) |
| Ｎ軸(中間圧縮応力軸) | 35件(56％) | 20件(32％) | 6件(10％) | 1件 (2％) | 58件 (94％) | 2件 (3％) | 2件 (3％) |
| すべり角による断層型（縦ずれ・横ずれ成分の強弱）情報 | ||||||
|---|---|---|---|---|---|---|
| 逆断層 60 件(97 ％) | 正断層 0 件(0 ％) | 横ずれ 2 件(3 ％) | ||||
| UP強 45 件 (73 ％) | Side強 15 件 (24 ％) | DOWN強 0 件 (0 ％) | Side強 0 件 (0 ％) | Side強 0 件 (0 ％) | UP強 2 件 (3 ％) | DOWN強 0 件 (0 ％) |
| ※断層型は、震源断層面を余震分布で推定した結果を使用しています。 | ||||||
| |

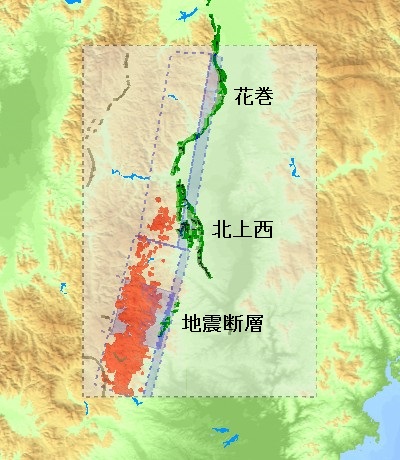

| 図７ 2008年岩手・宮城内陸地震の余震活動 |
