福島沖の震源断層領域

福島沖の震源断層領域

防災科研の初動解データ等を使用して、Mainデータ群の類似スペックデータを抽出。その分布から震源断層領域を求めてみました（表１、図１）。
[Mainデータ群] Main基本データと直接連結するデータの中から位置を考慮して選択
・2005年12月02日 M6.6 走向205°, 傾き19°, すべり角93°, 宮城沖
・2010年03月14日 M6.7 走向199°, 傾き21°, すべり角89°, 福島沖 ※Main基本データ
・2011年03月15日 M5.8 走向213°, 傾き22°, すべり角84°, 福島沖
・2012年01月23日 M5.1 走向212°, 傾き21°, すべり角100°, 福島沖
・2005年10月19日 M6.3 走向209°, 傾き22°, すべり角94°, 茨城沖
・2003年04月08日 M6.0 走向208°, 傾き22°, すべり角98°, 茨城沖

表１　震源断層領域 27082
断層型	中心(緯度、経度、深さ)	長さ	幅	高さ	走向	傾き	備考
逆断層	37.2193°, 141.8244°, 37km	255km	120km	10km	199°	21°	高さは固定 bs27082

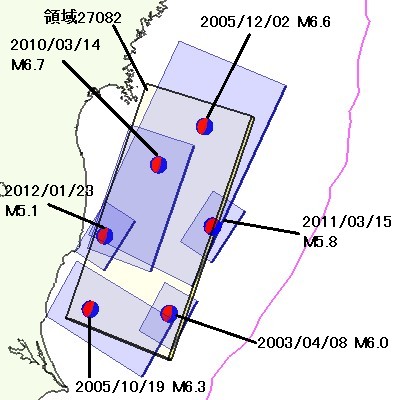

図１　震源断層領域27082

[類似スペックデータの分布]
北は宮城沖、南は茨城沖にかけて連続的に分布しています。

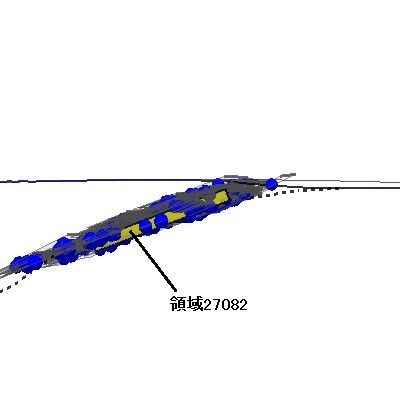

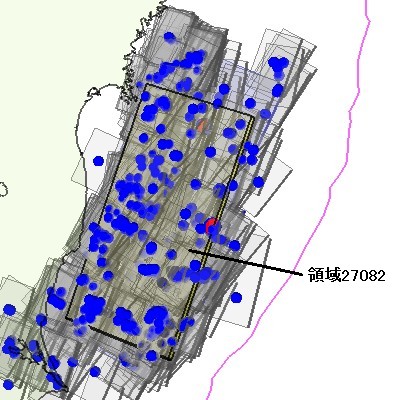

図２　類似スペックの分布

[震源断層領域と大地震]
大地震が近くで繰り返し発生しています（図３、表２）。
・福島沖では、2010/03/14 M6.7 (No.19)、2019/08/04 M6.4 (No.39)、2021/02/13 M7.3 (No.42)、2022/03/16 M7.4 (No.46)
・茨城沖では、1982/07/23 M7.0 (No.6)、2003/04/08 M6.0 (No.8)、2008/05/08 M6.3 (No.15)、2011/03/11 M6.8 (No.25)

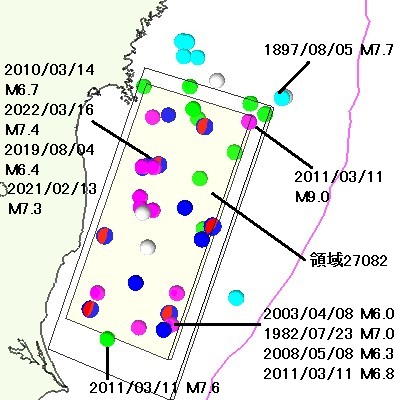

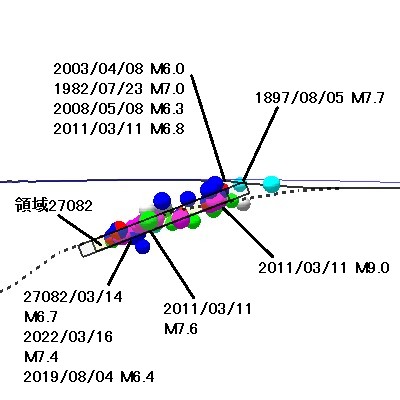

図３　震源断層領域と大地震

表２　データリスト
No	年月日	Mag	走向、傾き、すべり角	位置関係	備考
震源エリア：宮城沖
1	1897/08/05	M7.7	205°, 20°, 90°	領域27082の延長連結OK	明治宮城県沖地震 bs00202
5	1978/06/12	M7.4	190°, 20°, 76°	領域27082の周辺連結OK	宮城県沖地震 bs06966
10	2005/08/16	M7.2	194°, 22°, 76°	領域27082の周辺連結OK	2005年宮城県沖地震 bs20307
12	2005/12/02	M6.6	205°, 19°, 93°	領域27082の内部連結OK	宮城県沖地震 bs20784
13	2005/12/17	M6.1	196°, 19°, 86°	領域27082の周辺連結OK	bs20849
20	2011/03/09	M7.3	186°, 23°, 70°	領域27082の外部連結NG	3・11地震前震 bs28701
21	2011/03/10	M6.4	201°, 19°, 89°	領域27082の周辺連結OK	bs28727
22	2011/03/10	M6.8	213°, 23°, 101°	領域27082の周辺連結OK	bs28731
23	2011/03/11	M9.0	200°, 27°, 88°	領域27082の内部連結OK	3・11地震本震 bs28759
28	2011/03/25	M6.3	176°, 25°, 62°	領域27082の延長連結OK	bs29981
29	2011/03/31	M6.1	182°, 21°, 68°	領域27082の延長連結OK	bs30310
30	2011/04/07	M7.2	20°, 40°, 81°	領域27082の外部連結NG	bs30625
31	2011/07/23	M6.4	186°, 24°, 72°	領域27082の延長連結OK	bs33393
35	2012/06/18	M6.2	186°, 21°, 73°	領域27082の延長連結OK	bs36712
38	2015/05/13	M6.8	178°, 25°, 64°	領域27082の延長連結nth=3	2015年宮城県沖地震 bs41766
40	2020/04/20	M6.4	172°, 26°, 56°	領域27082の延長連結nth=3	bs48513
41	2020/09/12	M6.2	180°, 22°, 70°	領域27082の延長連結nth=3	bs49098
43	2021/03/20	M7.0	192°, 17°, 79°	領域27082の周辺連結OK	2021年宮城県沖地震 bs49671
44	2021/05/01	M6.8	185°, 24°, 60°	領域27082の内部連結OK	宮城県沖地震 bs49838
震源エリア：福島沖
3	1938/11/05	M7.5	200°, 10°, 95°	領域27082の周辺連結nth=3	塩屋崎沖地震 bs02250
4	1938/11/05	M7.3	200°, 10°, 108°	領域27082の周辺連結nth=3	塩屋崎沖地震 bs02252
9	2003/10/31	M6.8	196°, 26°, 80°	領域27082の周辺連結OK	2003年福島県沖地震 bs17217
14	2007/11/26	M6.0	217°, 20°, 102°	領域27082の内部連結OK	bs23736
17	2008/07/21	M6.1	208°, 23°, 97°	領域27082の周辺連結nth=3	bs24716
19	2010/03/14	M6.7	199°, 21°, 89°	領域27082の内部連結OK	2010年福島県沖地震 bs27082
26	2011/03/15	M5.8	213°, 22°, 84°	領域27082の周辺連結OK	bs29138
27	2011/03/15	M6.2	212°, 25°, 168°	領域27082の周辺連結NG	bs29218
32	2011/07/25	M6.3	176°, 24°, 61°	領域27082の内部連結OK	bs33410
33	2011/11/24	M6.1	193°, 23°, 79°	領域27082の内部連結OK	bs34893
34	2012/01/23	M5.1	212°, 21°, 100°	領域27082の内部連結OK	bs35402
36	2013/05/18	M6.0	192°, 24°, 80°	領域27082の内部連結OK	bs38847
37	2014/12/20	M6.0	208°, 24°, 96°	領域27082の内部連結OK	bs41243
39	2019/08/04	M6.4	199°, 21°, 88°	領域27082の内部連結OK	bs47704
42	2021/02/13	M7.3	25°, 32°, 109°	領域27082の内部連結NG	bs49557
45	2021/05/14	M6.3	223°, 22°, 118°	領域27082の内部連結OK	2021年福島県沖地震 bs49873
46	2022/03/16	M7.4	15°, 43°, 93°	領域27082の周辺連結NG	bs51037
震源エリア：茨城沖
2	1938/05/23	M7.0	200°, 10°, 100°	領域27082の外部連結NG	塩屋崎沖地震 bs02160
6	1982/07/23	M7.0	190°, 9°, 80°	領域27082の周辺連結NG	bs07372
7	2000/07/21	M6.4	206°, 26°, 81°	領域27082の内部連結OK	bs12891
8	2003/04/08	M6.0	208°, 22°, 98°	領域27082の内部連結OK	茨城沖地震 bs16365
11	2005/10/19	M6.3	209°, 22°, 94°	領域27082の周辺連結OK	bs20576
15	2008/05/08	M6.3	178°, 25°, 62°	領域27082の内部連結nth=3	bs24330
16	2008/05/08	M7.0	216°, 24°, 107°	領域27082の内部連結nth=3	bs24331
18	2008/12/20	M6.6	194°, 26°, 115°	領域27082の延長連結OK	bs25301
24	2011/03/11	M7.6	209°, 31°, 92°	領域27082の周辺連結nth=3	3・11地震最大余震 bs28761
25	2011/03/11	M6.8	220°, 21°, 113°	領域27082の内部連結OK	bs28763
Noの値は、年月日順です。灰色の網は、2011年３月の地震。3・11地震：東北太平洋沖地震の略。「連結OK」は、直接連結(リンクの次数=1)、間接連結(リンクの次数=2)を含む。
