宮城沖の震源断層領域

宮城沖の震源断層領域

防災科研の初動解データ等を使用して、Mainデータ群の類似スペックデータを抽出。その分布から震源断層領域を求めてみました（表１、図１）。
[Mainデータ群] Main基本データと直接連結するデータの中から位置を考慮して選択
・2011年03月11日 M6.2 走向186°, 傾き19°, すべり角69°, 岩手沖
・2011年03月19日 M6.1 走向190°, 傾き19°, すべり角80°, 岩手沖
・2005年12月17日 M6.1 走向196°, 傾き19°, すべり角86°, 宮城沖 ※Main基本データ
・2011年03月10日 M6.4 走向201°, 傾き19°, すべり角89°, 宮城沖
・2019年08月04日 M6.4 走向199°, 傾き21°, すべり角88°, 福島沖
・2003年11月03日 M5.2 走向200°, 傾き23°, すべり角95°, 福島沖

表１　震源断層領域 20849
断層型	中心(緯度、経度、深さ)	長さ	幅	高さ	走向	傾き	備考
逆断層	38.5438°, 142.3864°, 39km	330km	130km	10km	196°	19°	高さは固定 bs20849

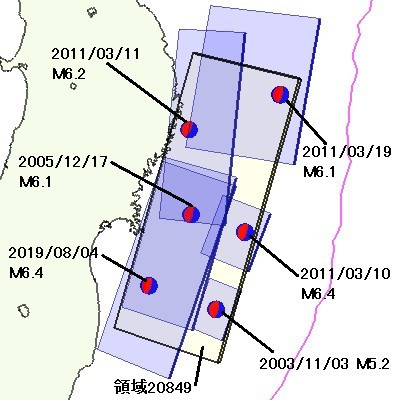

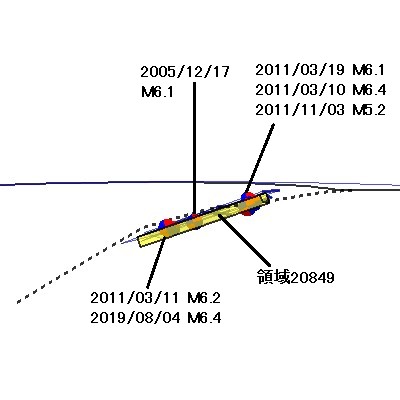

図１　震源断層領域20849

[類似スペックデータの分布]
類似スペックデータは、北は岩手沖、南は福島沖にかけて連続的に分布しています。

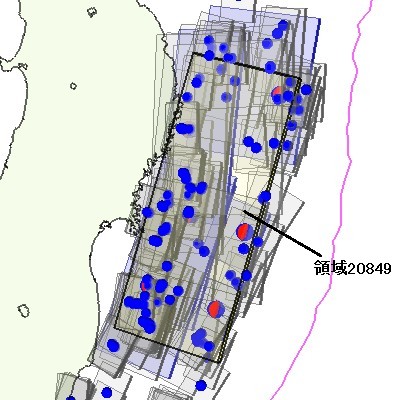

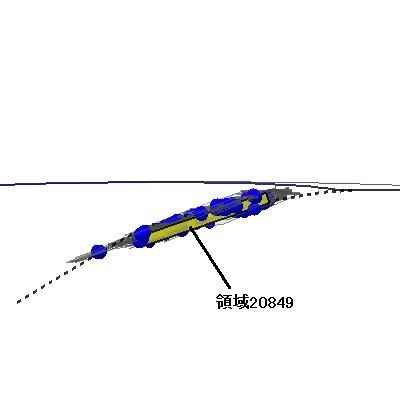

図２　類似スペックの分布

[震源断層領域と大地震]
大地震が近くで繰り返し発生しています（図３、表２）。
・宮城沖では、1897/08/05 M7.7 (No.3)、2011/03/09 M7.3 (No.18)、2011/03/11 M9.0 (No.23)
・福島沖では、2010/03/14 M6.7 (No.15)、2019/08/04 M6.4 (No.42)、2021/02/13 M7.3 (No.45)、2022/03/16 M7.4 (No.49)

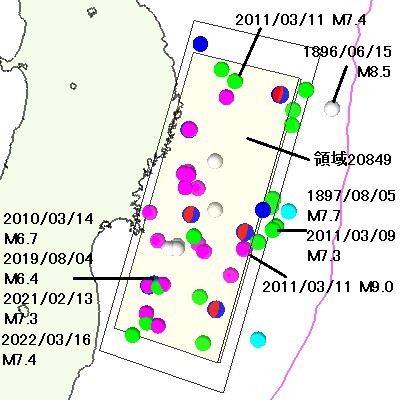

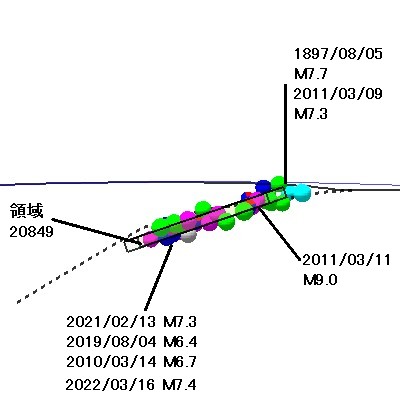

図３　震源断層領域と大地震

表２　データリスト
No	年月日	Mag	走向、傾き、すべり角	位置関係	備考
震源エリア：岩手沖・三陸沖
2	1896/06/15	M8.5	156°, 20°, 58°	領域20849の外部連結NG	明治三陸地震 bs00198
16	2010/07/05	M6.4	191°, 19°, 88°	領域20849の内部連結OK	bs27537
17	2010/08/10	M6.3	200°, 18°, 77°	領域20849の周辺連結nth=3	bs27676
24	2011/03/11	M7.4	179°, 23°, 60°	領域20849の周辺連結OK	bs28760
25	2011/03/11	M6.2	186°, 19°, 69°	領域20849の内部連結OK	bs28764
28	2011/03/19	M6.1	190°, 19°, 80°	領域20849の内部連結OK	bs29515
31	2011/04/01	M6.0	186°, 23°, 69°	領域20849の内部連結OK	bs30373
32	2011/06/23	M6.9	196°, 20°, 92°	領域20849の周辺連結OK	bs32852
36	2012/05/20	M6.0	184°, 15°, 64°	領域20849の周辺連結nth=3	bs36452
38	2013/04/02	M6.2	187°, 19°, 71°	領域20849の周辺連結nth=3	bs38571
震源エリア：宮城沖
1	1793/02/17	M8.2	205°, 40°, 90°	領域20849の外部連結NG	寛政宮城県沖地震 bs00120
3	1897/08/05	M7.7	205°, 20°, 90°	領域20849の周辺連結OK	明治宮城県沖地震 bs00202
4	1978/06/12	M7.4	190°, 20°, 76°	領域20849の周辺連結OK	1978年宮城県沖地震 bs06966
5	2002/11/03	M6.3	184°, 15°, 74°	領域20849の内部連結OK	bs15863
6	2003/10/31	M6.8	196°, 26°, 80°	領域20849の内部連結OK	bs17217
7	2003/11/03	M5.2	200°, 23°, 95°	領域20849の内部連結OK	bs17271
8	2005/08/16	M7.2	194°, 22°, 76°	領域20849の内部連結OK	2005年宮城県沖地震 bs20307
9	2005/12/02	M6.6	205°, 19°, 93°	領域20849の内部連結OK	宮城県沖地震 bs20784
10	2005/12/17	M6.1	196°, 19°, 86°	領域20849の内部連結OK	bs20849
14	2008/12/04	M6.1	200°, 22°, 87°	領域20849の周辺連結OK	bs25240
18	2011/03/09	M7.3	186°, 23°, 70°	領域20849の周辺連結nth=3	3・11地震前震 bs28701
19	2011/03/09	M6.1	200°, 24°, 84°	領域20849の周辺連結OK	bs28705
20	2011/03/10	M6.4	201°, 19°, 89°	領域20849の内部連結OK	bs28727
21	2011/03/10	M6.3	193°, 24°, 80°	領域20849の延長連結nth=3	bs28728
22	2011/03/10	M6.8	213°, 23°, 101°	領域20849の周辺連結OK	bs28731
23	2011/03/11	M9.0	200°, 27°, 88°	領域20849の内部連結nth=3	3・11地震本震 bs28759
29	2011/03/25	M6.3	176°, 25°, 62°	領域20849の内部連結OK	bs29981
30	2011/03/31	M6.1	182°, 21°, 68°	領域20849の内部連結OK	bs30310
33	2011/07/23	M6.4	186°, 24°, 72°	領域20849の内部連結OK	bs33393
37	2012/06/18	M6.2	186°, 21°, 73°	領域20849の内部連結OK	bs36712
41	2015/05/13	M6.8	178°, 25°, 64°	領域20849の内部連結OK	2015年宮城県沖地震 bs41766
43	2020/04/20	M6.4	172°, 26°, 56°	領域20849の内部連結OK	bs48513
44	2020/09/12	M6.2	180°, 22°, 70°	領域20849の内部連結OK	bs49098
46	2021/03/20	M7.0	192°, 17°, 79°	領域20849の内部連結OK	2021年宮城県沖地震 bs49671
47	2021/05/01	M6.8	185°, 24°, 60°	領域20849の内部連結OK	宮城県沖地震 bs49838
震源エリア：福島沖
11	2006/10/11	M6.0	217°, 23°, 115°	領域20849の延長連結nth=3	bs21918
12	2007/11/26	M6.0	217°, 20°, 102°	領域20849の内部連結nth=3	bs23736
13	2008/07/21	M6.1	208°, 23°, 97°	領域20849の周辺連結nth=3	bs24716
15	2010/03/14	M6.7	199°, 21°, 89°	領域20849の内部連結OK	2010年福島県沖地震 bs27082
26	2011/03/12	M6.2	185°, 23°, 54°	領域20849の周辺連結nth=3	bs28880
27	2011/03/15	M6.2	212°, 25°, 168°	領域20849の周辺連結NG	bs29218
34	2011/07/25	M6.3	176°, 24°, 61°	領域20849の内部連結nth=3	bs33410
35	2011/11/24	M6.1	193°, 23°, 79°	領域20849の周辺連結OK	bs34893
39	2013/05/18	M6.0	192°, 24°, 80°	領域20849の内部連結OK	bs38847
40	2014/12/20	M6.0	208°, 24°, 96°	領域20849の内部連結OK	bs41243
42	2019/08/04	M6.4	199°, 21°, 88°	領域20849の内部連結OK	bs47704
45	2021/02/13	M7.3	25°, 32°, 109°	領域20849の内部連結NG	bs49557
48	2021/05/14	M6.3	223°, 22°, 118°	領域20849の周辺連結nth=3	2022年福島県沖地震 bs49873
49	2022/03/16	M7.4	15°, 43°, 93°	領域20849の内部連結NG	bs51037
Noの値は、年月日順です。灰色の網は、2011年３月の地震。3・11地震：東北太平洋沖地震の略。「連結OK」は、直接連結(リンクの次数=1)、間接連結(リンクの次数=2)を含む。
