東北太平洋側の震源断層領域

防災科研の初動解データ等を使用して類似スペックデータを抽出。その分布から震源断層領域を求めてみました（表１）。
(※高さの10kmは初期値固定)

表１　東北沖の震源断層領域
領域	断層型	中心(緯度、経度、深さ)	長さ	幅	高さ	走向	傾き	備考
領域49385	逆断層	40.5376°, 142.8198°, 37km	185km	120km	10km	177°	21°	青森沖　bs49385
領域29515	逆断層	39.4612°, 142.7708°, 32km	240km	145km	10km	190°	19°	岩手沖　bs29515
領域20849	逆断層	38.5438°, 142.3864°, 39km	330km	130km	10km	196°	19°	宮城沖　bs20849
領域27082	逆断層	37.2193°, 141.8244°, 37km	255km	120km	10km	199°	21°	福島沖　bs27082

図１、表２(データリスト)から、
・宮城沖の領域20849(赤色)は、北は岩手沖、南は福島沖まで広がり、岩手沖の領域29515(黄色)、福島沖の領域27082(灰色)と形状的にもデータ的にも重なり(色が掛け合わされている)がみられます。
・福島沖の領域27082は、南は茨城沖まで広がっています。関東では、太平洋プレートの上方にフィリピン海プレートが沈み込んでいいるため、類似スペックデータの分布・連結もこのあたりが限界になっています。
・岩手沖の領域29515は宮城沖に広がり、重なっています。
・青森沖の領域49385は、岩手沖まで広がりを見せています。

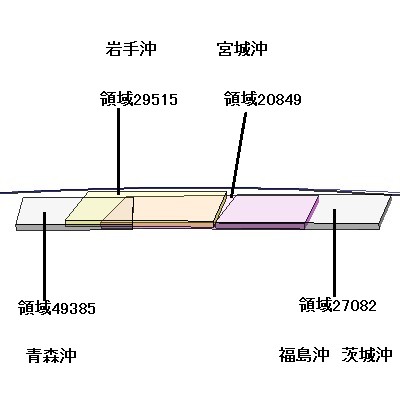

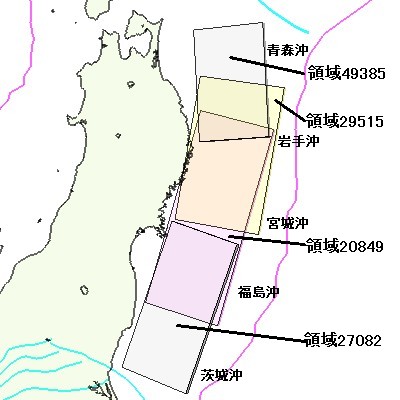

図１　東北太平洋側の震源断層領域

震源断層領域と大地震

2011年東北地方太平洋沖地震（以下、3・11地震と略）では、宮城沖で、03/09 M7.3 (表２ No.24)、03/10 M6.4 (No.25)の前震が、03/11 M9.0 (No.27) 本震が発生。岩手沖では 03/11 M7.4 (No.28) 北側最大余震、茨城沖では 03/11 M7.6 (No.29) 最大余震が発生しました。
図２は、震源断層領域 20849、29515、27082と連結し、2011年3月に発生したデータ（表２で灰色に網掛けしたデータ）と3・11震源断層面（国土地理院モデル。図の緑色）を描画してみました。
図３は、表２のデータリストから大地震を描画しました。
宮城沖では、1897/08/05 M7.7 (No.1 明治宮城県沖地震)が2011/03/09 M7.3 (No.24 3・11地震の前震)の近くで発生しています。
また、1978/06/12 M7.4 (No.9 1978年宮城県沖地震)と2005/08/16 M7.2 (No.15 2005年宮城県沖地震)が近くで繰り返し発生しています。陸地寄りに2021/03/20 M7.0 (No.47 2021年宮城県沖地震)も発生しています。この３つの地震のスペックは震源断層領域 20849、29515、27082との強い連結性を示しています。

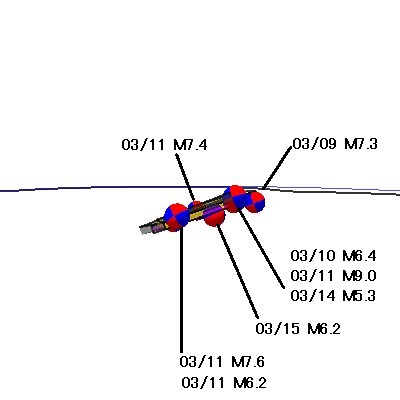

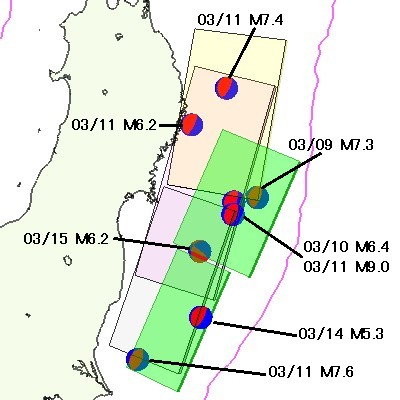

図２　2011年3月の大地震と3・11の震源断層面(国土地理院モデル)

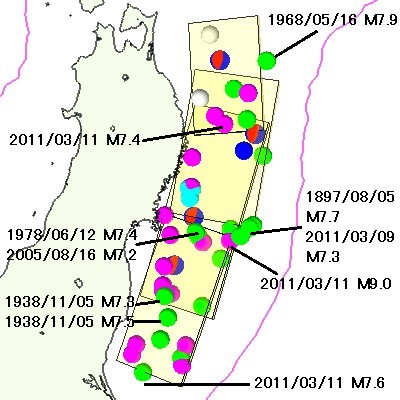

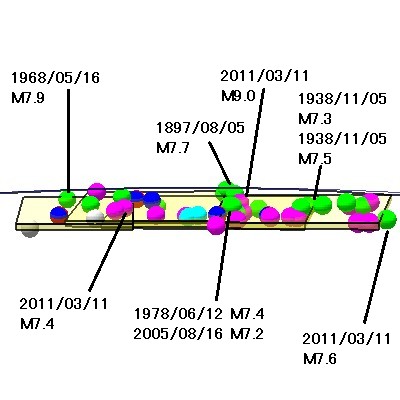

図３　震源断層領域と大地震

赤色：領域の内部で連結する　緑色：領域の周辺で連結する水色：領域の延長で連結する　青色：連結しない　灰色：連結不明

表２　データリスト
No	年月日	Mag	走向、傾き、すべり角	領域との位置関係	備考
震源エリア：青森沖
2	1931/03/09	M7.2	192° 20° 90°	領域49385の外部連結OK	八戸沖地震 bs01189
6	1968/05/16	M7.9	156° 20° 38°	領域49385の周辺連結OK	1968年十勝沖地震(横ずれ強) bs05473
46	2020/12/21	M6.5	177° 21° 72°	領域49385の内部連結OK	bs49385
震源エリア：岩手沖
7	1968/06/12	M7.2	151° 30° 31°	領域49385の外部連結NG	1968年岩手県沖地震(横ずれ強) bs05599
8	1970/05/28	M6.2	194° 16° 77°	領域29515の周辺連結OK	1970年岩手県沖地震 bs05990
10	1995/01/07	M7.2	151° 30° 31°	領域49385の外部連結NG	(横ずれ強) rec194026
23	2010/08/10	M6.3	200° 18° 77°	領域29515の内部連結OK	2010年三陸沖地震 bs27676
28	2011/03/11	M7.4	179° 23° 60°	領域49385, 29515, 20849 連結OK	3・11地震北側最大余震 bs28760
31	2011/03/11	M6.2	186° 19° 69°	領域29515, 20849 連結OK	bs28764
34	2011/03/19	M6.1	190° 19° 80°	領域29515の内部連結OK	bs29515
36	2011/06/23	M6.9	196° 20° 92°	領域49385, 29515, 20849 連結OK	bs32852
39	2011/09/17	M6.1	199° 20° 87°	領域29515の内部連結OK	bs34177
43	2015/02/17	M6.9	181° 22° 69°	領域49385, 29515 連結OK	2015年三陸沖地震 bs41455
震源エリア：宮城沖
1	1897/08/05	M7.7	205° 20° 90°	領域29515, 20849, 27082 連結OK	明治宮城県沖地震 bs00202
9	1978/06/12	M7.4	190° 20° 76°	領域20849, 27082 連結OK	1978年宮城県沖地震 bs06966
12	2002/11/03	M6.3	184° 15° 74°	領域20849の内部連結OK	bs15863
15	2005/08/16	M7.2	194° 22° 76°	領域29515, 20849, 27082 連結OK	2005年宮城県沖地震 bs20307
17	2005/12/02	M6.6	205° 19° 93°	領域27082の内部連結OK	宮城県沖地震 bs20784
18	2005/12/17	M6.1	196° 19° 86°	領域20849の内部連結OK	bs20849
24	2011/03/09	M7.3	186° 23° 70°	領域20849の周辺連結(nth=3)	3・11地震前震 bs28701
25	2011/03/10	M6.4	201° 19° 89°	領域20849, 27082 連結OK	bs28727
26	2011/03/10	M6.8	213° 23° 101°	領域27082の周辺連結OK	bs28731
27	2011/03/11	M9.0	200° 27° 88°	領域27082の内部連結OK	3・11地震本震 bs28759
35	2011/03/25	M6.3	176° 25° 62°	領域27082の延長連結OK	bs29981
37	2011/07/23	M6.4	186° 24° 72°	領域27082の延長連結OK	bs33393
44	2015/05/13	M6.8	178° 25° 64°	領域27082の延長連結nth=3	2015年宮城県沖地震 bs41766
47	2021/03/20	M7.0	192° 17° 79°	領域20849, 27082 連結OK	2021年宮城県沖地震 bs49671
48	2021/05/01	M6.8	185° 24° 60°	領域27082の内部連結OK	宮城県沖地震 bs49838
震源エリア：福島沖
4	1938/11/05	M7.5	200° 10° 95°	領域27082の周辺連結nth=3	塩屋崎沖地震 bs02250
5	1938/11/05	M7.3	200° 10° 108°	領域27082の周辺連結nth=3	塩屋崎沖地震 bs02252
14	2003/10/31	M6.8	196° 26° 80°	領域27082の周辺連結OK	2003年福島県沖地震 bs17217
19	2007/11/26	M6.0	217° 20° 102°	領域27082の内部連結OK	bs23736
21	2008/07/21	M6.1	208° 23° 97°	領域20849, 27082 連結nth=3	bs24716
22	2010/03/14	M6.7	199° 21° 89°	領域20849, 27082 連結OK	2010年福島県沖地震 bs27082
32	2011/03/15	M5.8	213°, 22°, 84°	領域27082の周辺連結OK	bs29138
33	2011/03/15	M6.2	212°, 25°, 168°	領域20849, 27082 連結nth=3	bs29218
38	2011/07/25	M6.3	176° 24° 61°	領域27082の内部連結OK	bs33410
40	2011/11/24	M6.1	193° 23° 79°	領域27082の内部連結OK	bs34893
41	2013/05/18	M6.0	192° 24° 80°	領域27082の内部連結OK	bs38847
42	2014/12/20	M6.0	208° 24° 96°	領域27082の内部連結OK	bs41243
45	2019/08/04	M6.4	199° 21° 88°	領域27082の内部連結OK	bs47704
49	2021/05/14	M6.3	223° 22° 118°	領域27082の内部連結OK	2021年福島県沖地震 bs49873
震源エリア：茨城沖
3	1938/05/23	M7.0	200° 10° 100°	領域27082の周辺連結NG	塩屋崎沖地震 bs02160
11	2000/07/21	M6.4	206° 26° 81°	領域27082の内部連結OK	bs12891
13	2003/04/08	M6.0	208° 22° 98°	領域27082の周辺連結OK	2003年茨城県沖地震 bs16365
16	2005/10/19	M6.3	209° 22° 94°	領域27082の内部連結OK	bs20576
20	2008/05/08	M6.3	178° 25° 62°	領域27082の内部連結nth=3	bs24330
29	2011/03/11	M7.6	209° 31° 92°	領域27082の周辺連結nth=3	3・11地震最大余震 bs28761
30	2011/03/11	M6.8	220° 21° 113°	領域27082の内部連結OK	bs28763
Noの値は、年月日順です。灰色の網は、2011年３月の地震。3・11地震：東北太平洋沖地震の略。「連結OK」は、直接連結(リンクの次数 nth=1)、間接連結(リンクの次数 nth=2)を含む。
