茨城沖の震源断層領域

茨城沖の震源断層領域

防災科研(防災科学研究所)の初動解データ等を使用して類似スペックデータを抽出。その分布から震源断層領域を求めてみました。（表１　※高さの10kmは初期値固定)

表１　震源断層領域情報
領域	断層型	中心(緯度、経度、深さ)	長さ	幅	高さ	走向	傾き	備考
領域12891	逆断層	36.78°, 141.64°, 35.68km	170km	115km	10km	206°	26°	bs12891
領域24329	逆断層	36.47°, 142.18°, 21.41km	175km	100km	10km	203°	26°	bs24329
領域33864	逆断層	36.13°, 141.85°, 17.80km	95km	60km	10km	229°	22°	bs33864

図１にみるように，３つの領域12891、24329、33864は重なっています。一番上にあるのは領域33864で、次に領域12891、一番下にあるのが領域24329です。
震源断層領域の中心と太平洋プレート上面との位置関係も調べてみました。領域33864の中心は太平洋プレート上面より上にあり、領域12891、領域24329の中心は太平洋プレート上面より下にありました。
※Fuyuki Hirose's HP で公開されている太平洋プレート、フィリピン海プレートの等深線データから、対象範囲について0.1°メッシュのポリゴン図形を作成。その小三角形と点（緯度、経度、深さ）との位置関係を計算しました。

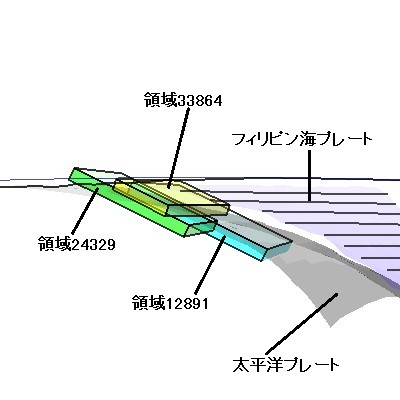

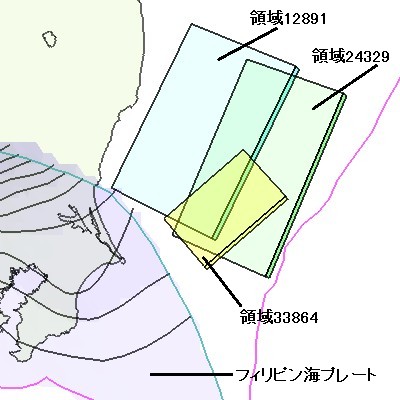

図１　茨城沖の震源断層領域

[類似スペックデータの分布]
この地域では、東から太平洋プレートが、南からフィリピン海プレートが沈み込んでいます。
・太平洋プレート上面より下にある領域12891（図２）と領域24329（図３）の場合、類似スペックの分布は、連続性は弱いものの、銚子付近や房総沖まで広がっています。
・領域33864（図４）の場合、類似スペックの分布は、連続性は弱いものの領域の下端方向、左端方向へ広がっていますが、領域33864の右端方向へは広がっていません。
茨城沖では震源断層領域が太平洋プレートの上にある場合、類似スペックデータの分布の広がりは、フィリピン海プレートの沈み込みが「壁」になっています。

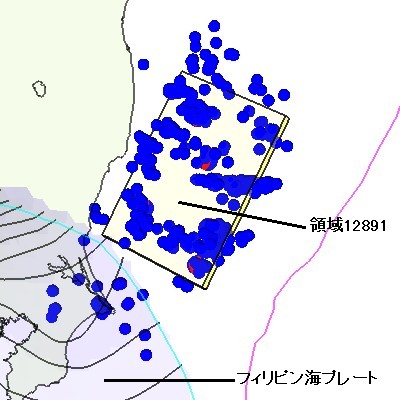

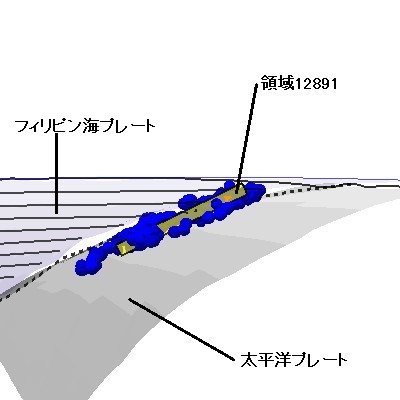

図２　領域12891：類似スペックデータの分布

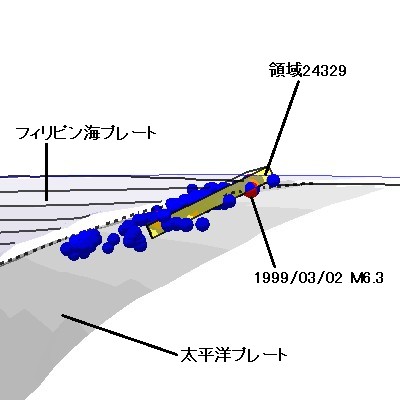

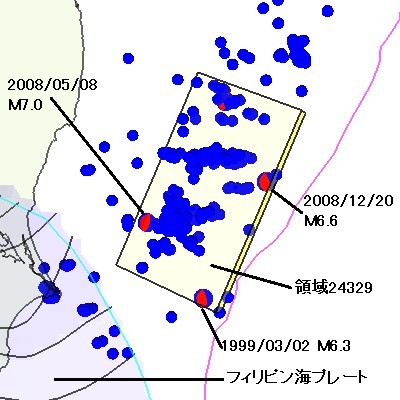

図３　領域24329：類似スペックデータの分布

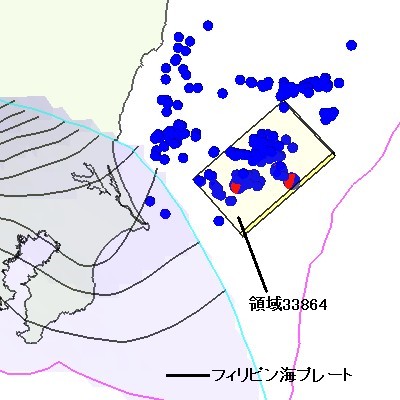

図４　領域33864：類似スペックデータの分布

震源断層領域と大地震

表２と図５から、
・2011年東北地方太平洋沖地震（以下、3・11地震と略）の最大余震 M7.6（表２のNo13）は、領域12891の右端で発生しました。領域12891内では、2000/07/21 M6.4（表２のNo.7）も発生していて連結性があります。
・2008/05/08 M7.0（表２のNo9）は、領域24329の下端、領域12891・領域33864の周辺で発生。いずれの領域とも連結性があります。
・1938年の塩屋崎沖地震 1938/05/23 M7.0（表２のNo.2）、1938/11/05 M7.5（No.3）、1938/11/06 M7.4（No.4）は太平洋プレート上面より上で発生。３つの領域との連結性はありません。

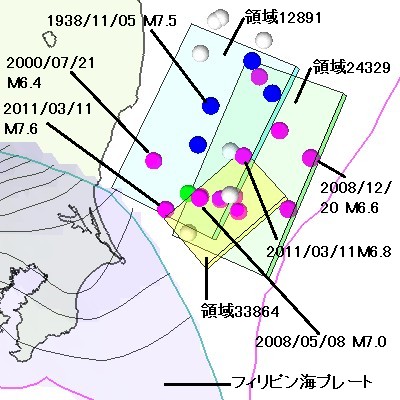

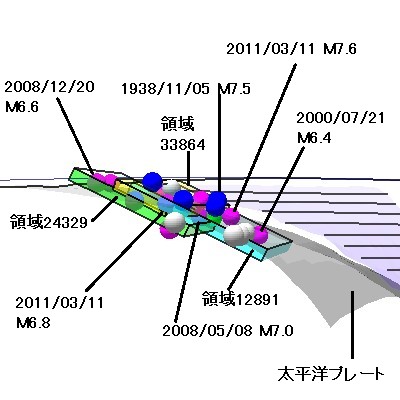

図５　震源断層領域と大地震

赤色：領域の内部で連結する　緑色：領域の周辺で連結する水色：領域の延長で連結する　青色：連結しない　灰色：連結不明

表２　データリスト
No	年月日	Mag	走向、傾き、すべり角	領域との関係	備考
太平洋プレートの上面より上
2	1938/05/23	M7.0	200°, 10°, 100°	連結NG	塩屋崎沖地震 bs02160
3	1938/11/05	M7.5	200°, 10°, 95°	連結NG	塩屋崎沖地震 bs02250
4	1938/11/06	M7.4	190°, 80°, 270°	連結NG	塩屋崎沖地震 bs02270
6	1982/07/23	M7.0	190°, 9°, 80°	連結NG	茨城県沖地震 bs07372
11	2008/12/20	M6.6	194°, 26°, 115°	領域24329の内部連結OK	関東はるか沖 bs25301
16	2011/03/30	M6.3	212°, 36°, 89°	領域24329の内部連結OK	関東はるか沖 bs30259
17	2011/08/22	M6.1	229°, 22°, 122°	領域33864の内部連結OK	茨城沖 bs33864
19	2012/02/14	M6.0	219°, 19°, 105°	領域12891の内部連結OK 領域33864の周辺連結OK	茨城沖 bs35579
20	2014/07/12	M7.0	346°, 63°, -123°	連結NG	福島沖 bs40601
24	2021/08/04	M6.0	232°, 19°, 128°	領域33864の内部連結OK 領域12891の内部連結OK	茨城沖 bs50236
太平洋プレートの上面より下
1	1923/06/02	M7.1	----	領域24329の内部連結不明	rec1494
5	1938/11/07	M6.9	190°, 80°, 270°	連結NG	塩屋崎沖地震 bs02296
7	2000/07/21	M6.4	206°, 26°, 81°	領域12891の内部連結OK	茨城沖 bs12891
8	2008/05/08	M6.4	203°, 26°, 96°	領域24329の内部連結OK	茨城沖 bs24329
9	2008/05/08	M7.0	216°, 24°, 107°	領域24329の内部連結OK 領域12891の周辺連結OK 領域33864の周辺連結OK	茨城沖 bs24331
10	2008/07/19	M6.9	234°, 20°, 119°	領域12891の周辺連結OK	福島沖 bs24692
12	2010/03/14	M6.7	199°, 21°, 89°	領域12891の周辺連結OK	福島沖 bs27082
13	2011/03/11	M7.6	209°, 31°, 92°	領域12891の内部連結OK	3・11地震の最大余震 bs28761
14	2011/03/11	M6.8	220°, 21°, 113°	領域33864の内部連結OK 領域12891の周辺連結OK	茨城沖 bs28763
15	2011/03/11	M6.2	235°, 32°, 177°	領域24329の内部連結OK	福島沖 bs28766
18	2011/09/15	M6.3	250°, 24°, 147°	領域33864の周辺連結OK	茨城沖 bs34160
21	2014/12/20	M6.0	208°, 24°, 96°	領域12891の周辺連結OK	福島沖 bs41243
22	2019/03/11	M6.0	233°, 23°, 139°	領域24329の内部連結OK	福島沖 bs47234
23	2021/05/14	M6.3	223°, 22°, 118°	領域12891の周辺連結OK	福島沖 bs49873
Noの値は、年月日順です。「連結OK」は、直接連結(リンクの次数 nth=1)、間接連結(リンクの次数 nth=2)を含む。
