北海道太平洋側の震源断層領域

北海道太平洋側の震源断層領域

防災科研の初動解データ等を使用して類似スペックデータを抽出。その分布から震源断層領域を求めてみました（表１）。
(※高さの10kmは初期値固定)

表１　北海道太平洋側の震源断層領域
領域	断層型	中心(緯度、経度、深さ)	長さ	幅	高さ	走向	傾き	備考
領域19187	逆断層	42.7161°, 145.2194°, 43km	145km	55km	10km	222°	26°	根室沖 bs19187
領域17097	逆断層	42.7241°, 145.0767°, 41km	175km	80km	10km	242°	28°	釧路沖 bs17097
領域25902	逆断層	41.8267°, 143.8076°, 25km	60km	75km	10km	214°	17°	十勝沖 bs25902
領域19140	逆断層	42.1235°, 142.8688°, 50km	95km	46km	10km	231°	24°	日高 bs19140
領域34898	逆断層	42.0296°, 142.7359°, 57km	85km	60km	10km	192°	22°	浦河沖 bs34898
領域46323	逆断層	41.0861°, 142.8448°, 42km	75km	75km	10km	178°	22°	青森沖 bs46323
領域29221	逆断層	40.1017°, 143.4056°, 25km	135km	72km	10km	166°	23°	青森東方沖 bs29221

図１、表２(データリスト)から、
・根室沖の領域19187と釧路沖の領域17097は、形状も類似スペックのデータも一部重なりがあります。
・日高地方の領域19140と浦河沖の領域34898もデータが一部重なります。日高地方の領域19140が浦河沖の領域34898にのっている状態です。
・青森東方沖の領域29221、青森沖の領域46323、さらには浦河沖の領域34898は、類似スペックデータの分布から連続性がみられます。
・十勝沖の領域25902は、太平洋プレートの沈み先にある領域19140、領域34898、千島海溝沿いの領域17097や領域19187との連続性がみられます。一方、西側にある領域29221、領域46323との間にはデータの空白がみられ、不連続となっています。

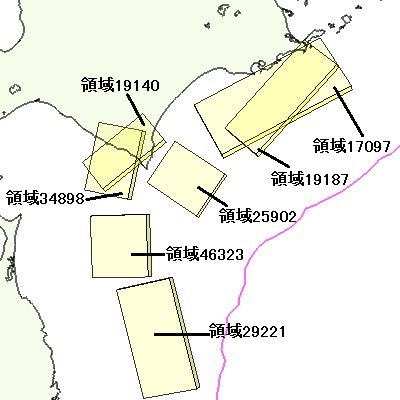

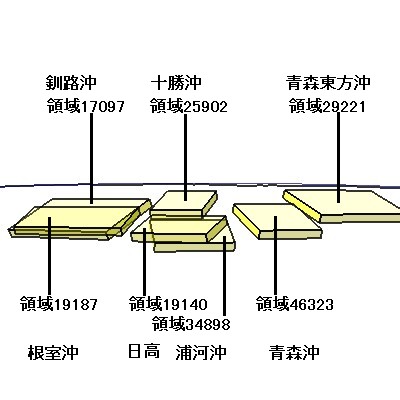

図１　北海道太平洋側の震源断層領域

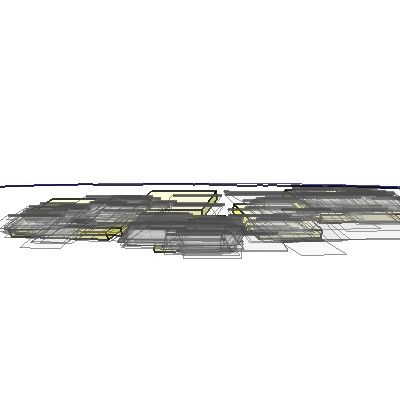

図２　類似スペックデータの分布

震源断層領域と大地震

1952年十勝沖地震M8.2（表２のNo.02）と2003年十勝沖地震M8.0（表２のNo.07）は、十勝沖の領域25902で、ほぼ同じ場所で発生しています。また、1952年十勝沖地震M8.2は、日高地方の領域19140の延長で発生しています。 2003年十勝沖地震M8.0は、釧路沖の領域17097とも連結しています。
青森東方沖の領域29221周辺では、明治三陸地震M8.5（表２のNo.01）、1968年十勝沖地震M7.9（表２のNo.04）が発生しています。

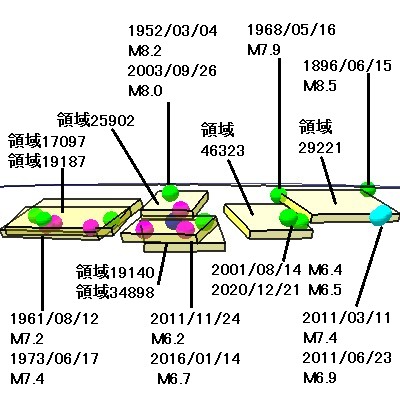

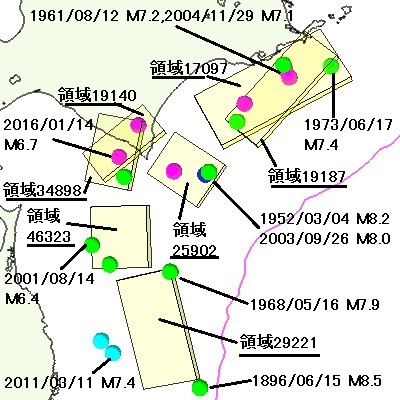

図３　震源断層領域と大地震

赤色：領域の内部で連結する　緑色：領域の周辺で連結する水色：領域の延長で連結する　青色：連結しない　灰色：連結不明

表２　データリスト
No	年月日	Mag	走向、傾き、すべり角	領域との位置関係	備考
根室沖エリア
05	1973/06/17	M7.4	230°, 27°, 111°	領域19187周辺, 領域17097周辺連結OK	1973年根室半島沖地震 bs06339
11	2004/11/29	M7.1	211°, 24°, 81°	領域19187の内部連結OK	bs19145
12	2004/12/06	M6.9	222°, 26°, 90°	領域17097の内部連結OK	bs19187
釧路沖エリア
03	1961/08/12	M7.2	235°, 24°, 113°	領域17097周辺, 領域19187周辺連結OK	1961年釧路沖地震 bs04668
08	2003/09/29	M6.5	239°, 23°, 116°	領域17097周辺, 領域19187周辺連結OK	bs17005
09	2003/10/08	M6.4	242°, 28°, 123°	領域19187の周辺連結OK	bs17097
十勝沖エリア
02	1952/03/04	M8.2	220°, 20°, 76°	領域19140の外部連結OK	1952年十勝沖地震 bs03720
07	2003/09/26	M8.0	249°, 15°, 127°	領域25902の内部連結NG	2003年十勝沖地震 bs16939
13	2009/06/05	M6.4	214°, 17°, 103°	領域19140の延長連結OK	bs25902
日高エリア
10	2004/11/27	M5.6	231°, 24°, 117°	領域25902の外部連結OK	日高地方 bs19140
浦河沖エリア
17	2011/11/24	M6.2	192°, 22°, 65°	領域19140の周辺連結OK	bs34898
18	2016/01/14	M6.7	211°, 28°, 95°	領域34898内部,領域19140周辺,領域46323外部連結OK	bs42750
青森沖エリア
06	2001/08/14	M6.4	174°, 22°, 55°	領域46323の周辺連結OK	bs14443
19	2020/12/21	M6.5	177°, 21°, 72°	領域46323の周辺連結OK	bs49385
青森東方沖エリア
04	1968/05/16	M7.9	156°, 20°, 38°	領域29221の周辺連結OK	1968年十勝沖地震 bs05473
岩手沖・三陸沖エリア
01	1896/06/15	M8.5	156°, 20°, 58°	領域29221の周辺連結OK	明治三陸地震 bs00198
14	2011/03/11	M7.4	179°, 23°, 60°	領域29221の延長連結OK	bs28760
15	2011/03/16	M6.3	166°, 23°, 45°	領域29221の内部連結OK	bs29221
16	2011/06/23	M6.9	196°, 20°, 92°	領域29221の延長連結OK	bs32852
Noの値は、年月日順です。
