類似スペックデータを抽出するために、表１のように、2011/02/16 M5.5のデータを選びました。
震源断層面は表１の節面２と推定。図１にデータの位置を描画しました。
防災科学技術研究所（以下、防災科研といいます）で解析している F-net初動解のデータを使用しています。
| 表１ 注目するデータ | ||||||
|---|---|---|---|---|---|---|
| 年月日 | Mag | 深さkm | 節面１ | 節面２ | 備考 | |
| Main1 | 2011/03/09 | M6.0 | 23(21) | 18,62,85 | 209,29,99 | 宮城沖 |
| Key01 | 2011/02/16 | M5.5 | 17(38) | 19,59,83 | 212,31,101 | 宮城沖 |
| 深さの値：F-netデータ、（）内は一元化データ | ||||||
|
|

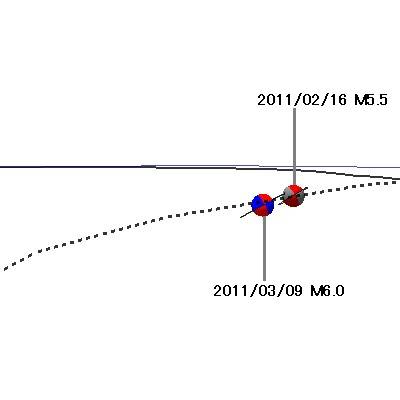

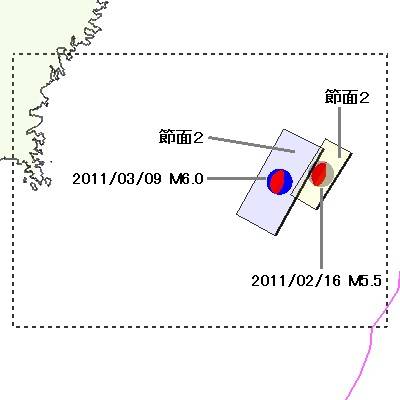

| 図１ 注目するデータの位置 | |
|---|---|
[深さ]
図２は、今回使用したデータ（表２）の震源位置を描画したものです。 赤・緑色は防災科研が解析した深さを使用。青色は一元化データの深さを使用しています。
沖合のデータは深さの差が大きいですが、 陸寄りの2011/03/15 M6.2(表２のNo.06)でも、一元化データの深さ10km、F-net解析の深さ41kmと差が大きい。
|
|

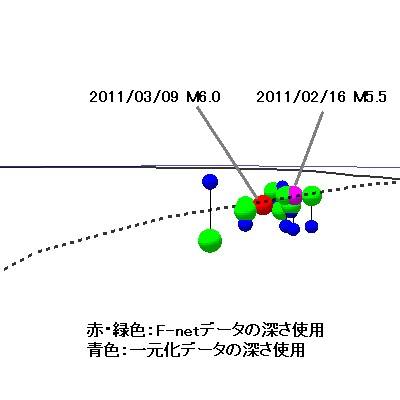

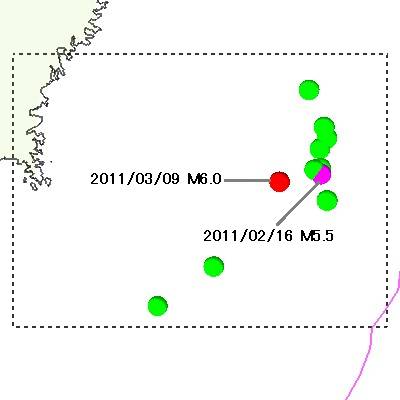

| 図２ 一元化データとF-netデータの深さ | |
|---|---|
連結・リンク情報
表２では、連結・リンクの次数は最大２まで求めています。
※連結・リンク、次数については、「震源断層群とは？ 類似スペックのデータ群」を参照
・Main1（2011/03/09 M6.0）の類似スペックデータは表２にみるように、５件のデータを抽出しましたが、図３にみるように、 Main1の北側のデータは密に分布していますが、南側のデータ２件は分布がまばらです。
そこで、Main1を含めて６件のデータについてお互いのリンクの次数を計算してみました。 表３にみるように、Main1および北側のデータ間では次数が小さく、強連結するものが多いのに対して、 南側のデータとの連結・リンクでは次数が大きくなり、弱連結を示します。
このことから分布の連続性が切れているとみて、類似スペックデータの分布範囲は図３の赤色の範囲としました。
・Key01（2011/02/16 M5.5）の類似スペックデータは表３にみるように、４件のデータを抽出しました。 類似スペックデータの分布範囲は、図４の黄色の範囲としました。
|
|

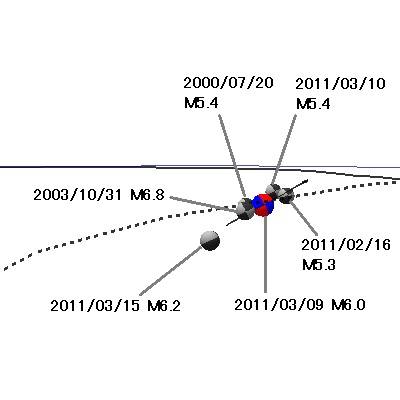

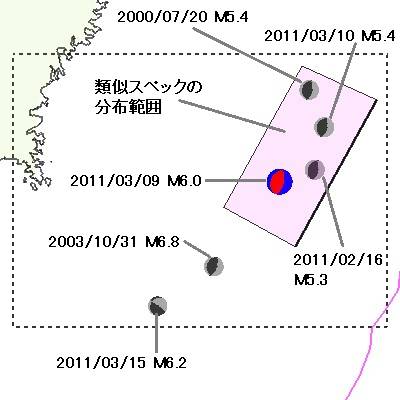

| 図３ Main1（2011/03/09 M6.0）の連結・リンク | |
|---|---|
|
|

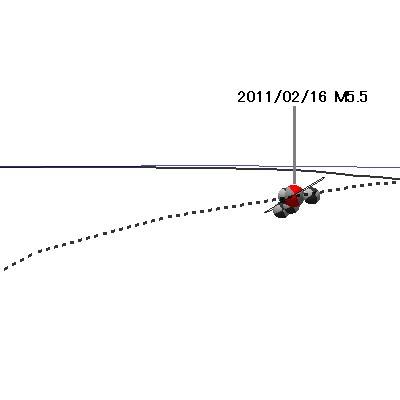

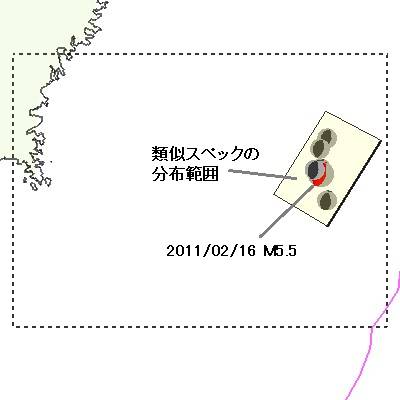

| 図４ Key01（2011/02/16 M5.5）の連結・リンク | |
|---|---|
| 表２ 連結・リンク情報 | |||||||
|---|---|---|---|---|---|---|---|
| No | 年月日 | Mag | 深さkm | 節面１ | 節面２ | Main1 | Key01 |
| Main1（2011/03/09 M6.0）系 | |||||||
| 01 | 2000/07/20 | M5.4 | 23(21) | 15,64,89 | 197,26,92 | 1 | 2 |
| 02 | 2003/10/31 | M6.8 | 26(33) | 27,64,95 | 196,26,80 | 1 | 2 |
| 03 | 2011/02/16 | M5.3 | 17(36) | 14,61,83 | 208,30,102 | 1 | 1 |
| 04 Main1 | 2011/03/09 | M6.0 | 23(21) | 18,62,85 | 209,29,99 | 0 | 1 |
| 05 | 2011/03/10 | M5.4 | 14(23) | 19,64,88 | 205,26,95 | 1 | 2 |
| 06 | 2011/03/15 | M6.2 | 41(10) | 313,85,66 | 212,25,168 | 1 | 2 |
| Key01（2011/02/16 M5.5）系 | |||||||
| 07 | 2004/05/08 | M5.0 | 26(10) | 18,57,85 | 208,33,98 | 2 | 1 |
| 08 | 2008/12/06 | M5.5 | 26(22) | 21,61,89 | 203,29,91 | 2 | 1 |
| 09 | 2008/12/18 | M5.5 | 23(27) | 21,58,88 | 205,32,93 | 2 | 1 |
| 10 Key01 | 2011/02/16 | M5.5 | 17(38) | 19,59,83 | 212,31,101 | 1 | 0 |
| 11 | 2011/02/22 | M5.2 | 17(36) | 4,60,71 | 219,35,120 | 2 | 1 |
| 深さの値：防災科研の震源深さ、（）内は一元化データの震源深さ | |||||||
| 表３ Main1（2011/03/09 M6.0）系のリンク・マトリクス | ||||||
|---|---|---|---|---|---|---|
| Target＼Main | 2000/07/20 M5.4(No.01) | 2011/02/16 M5.3(No.03) | 2011/03/09 M6.0(No.04) | 2011/03/10 M5.4(No.05) | 2003/10/31 M6.8(No.02) | 2011/03/15 M6.2(No.06) |
| 2000/07/20 M5.4(No.01) | 0 | 2 | 1 | 1 | 2 | 3 |
| 2011/02/16 M5.3(No.03) | 1 | 0 | 1 | 1 | 2 | 2 |
| 2011/03/09 M6.0(No.04) | 1 | 1 | 0 | 1 | 2 | 2 |
| 2011/03/10 M5.4(No.05) | 1 | 2 | 1 | 0 | 2 | 3 |
| 2003/10/31 M6.8(No.02) | 2 | 1 | 1 | 1 | 0 | 2 |
| 2011/03/15 M6.2(No.06) | 2 | 2 | 1 | 2 | 2 | 0 |
